מוטות סגסוגת קובאר (4J29)
ברזל-ניקל-בשליטה בקובלט-סגסוגת איטום התפשטות|לאיטום זכוכית-ל-מתכת/קרמיקה-ל-מתכת|4J29
קובר הוא סגסוגת מחוזקת-ניקל-מוצק קובלט-תמיסת- קלאסית של ברזל המאופיינת במקדם התפשטות תרמית מבוקר המתאים לאיטום זכוכית-ל-מתכת.
בטווח הטמפרטורות של 20 מעלות עד 450 מעלות, הסגסוגת מציגה מקדם התפשטות ליניארי התואם מאוד לזה של זכוכית קשיחה בורוסיליקט וקרמיקת אלומינה. הוא יוצר שכבת תחמוצת משטח צפופה מאוד אשר נרטבת בקלות על ידי זכוכית מותכת ואינה כימית לכספית, מה שהופך אותה לחומר ליבה עבור מכשירים אלקטרוניים ואקום, אריזות מיקרו-אלקטרוניות ובתי מכשירי מוליכים למחצה.
טווח המחירים הייחוס עבור מוטות סגסוגת Kovar הוא $35.00-$60.00/ק"ג; התמחור בפועל תלוי בדרגת הסובלנות בקוטר החיצוני, במצב קשיות האספקה ובתנודות במחירי השוק הבינלאומי של קובלט וניקל. כמות ההזמנה המינימלית (MOQ) עבור מוטות עגולים נמשכים-סטנדרטיים-וקרה-היא 20-50 ק"ג, עם משלוח מסודר בתוך 10-20 ימי עבודה. כל המוטות מסופקים עם -תעודת בדיקה מקורית של מיל (MTC) סטנדרטית, הכוללת נתונים כגון ניתוח ספקטרלי של הרכב כימי ועקומות התפשטות תרמית מדודות.
תקני יישום ותנאי אספקה
תקן ארה"ב: ASTM F15 (מפרט סטנדרטי עבור ברזל-ניקל-סגסוגת איטום קובלט),UNS K94610
תקן אירופאי: DIN 17745 (1.3981 / Vacon 12)
תקן סיני: YB/T 5231 (מפרט טכני עבור ברזל-ניקל-זכוכית קובלט-סגסוגת איטום 4J29)

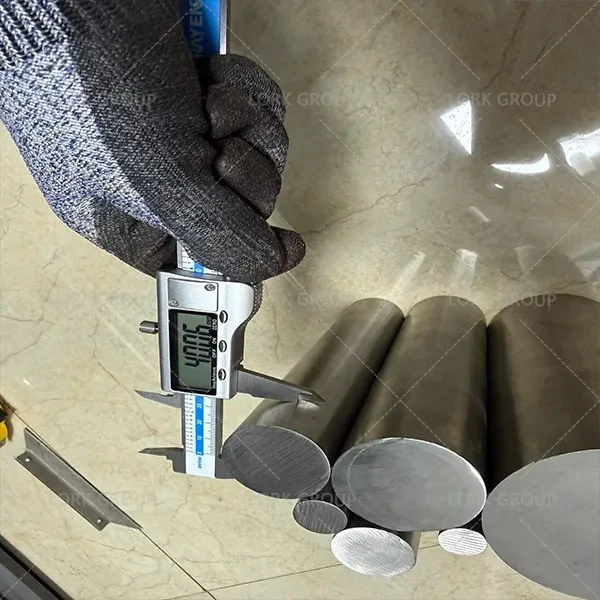

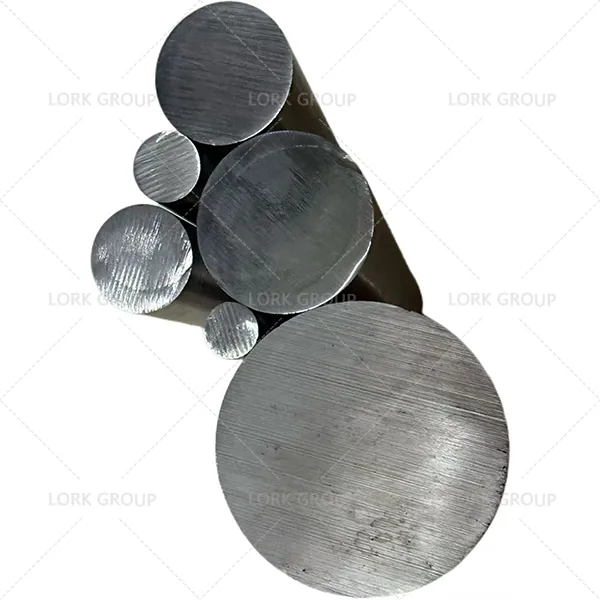

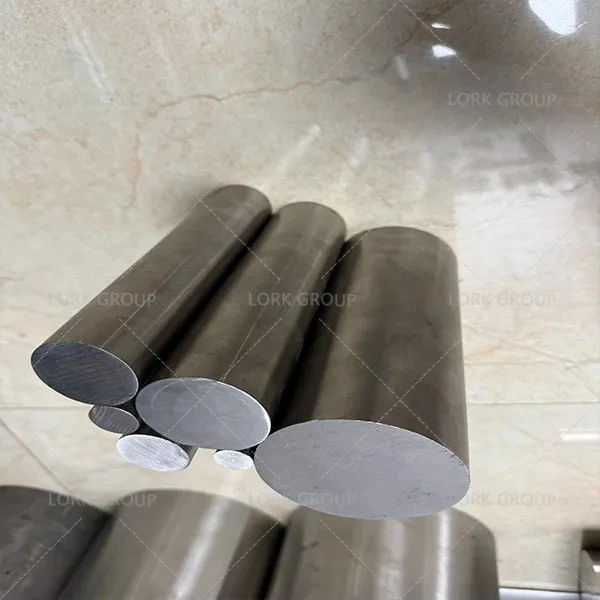

מוטות עגולים: חם-מגולגל, מזויף, קר-משורטט
צורות אחרות של פסים: ניתן להתאמה אישית על סמך שרטוטים או חתכים-.
שיטת התכה: ניתן להמיס את הסגסוגת באמצעות תנור אינדוקציה ואקום, תנור אינדוקציה לא-ואקום, תנור קשת חשמלי, או באמצעות שיטות התכה אחרות העונות על דרישות הלקוח.
בדיקה לא-הרסנית: מוטות הסגסוגת נבדקים באמצעות שיטות בדיקה אולטרסאונד; ניתן להשתמש גם בשיטות בדיקה אחרות שאינן-הרסניות.
מרכיב כימי
| אֵלֵמֶנט | Fe | ני | מְשׁוּתָף | C | Mn | סִי | Cu | Cr | מו | P | S |
| תוכן (%) | לְאַזֵן | 28.50 – 29.50% | 16.80 – 17.80% | מקסימום 0.03% | מקסימום 0.50% | מקסימום 0.30% | מקסימום 0.20% | מקסימום 0.20% | מקסימום 0.20% | מקסימום 0.02% | מקסימום 0.02% |
נתונים מבוססים על YB/T 5231-2014.
התרחבות תרמית
| מרווח טמפרטורות | מקדם ההתפשטות ליניארית (× 10-6/k) | מדיום תואם |
| 20 מעלות - 400 מעלות | 4.6 – 5.2 × 10-6 | זכוכית סיליקון קשיחה בורון |
| 20 מעלות - 450 מעלות | 5.1 – 5.5 × 10-6 | קרמיקת אלומיניום אוקסיד |
תכונה מכנית
| מצב אספקה | חוזק מתיחה | חוזק תשואה Rp0.2 | הַאֲרָכָה |
| חישול | 450 - 550 MPa | מינימום 290 MPa | מינימום 25% |
| קר-מצויר | 650 - 850 MPa | מינימום 550 MPa | מינימום 10% |
נתוני מאפיינים מכניים עבור מצב החישול נקבעים בהתאם לתקני YB/T 5231 ו-ASTM F15; נתונים עבור המצב הקור-שמצויר מייצגים ערכים אופייניים למוצרי מוט. אנא עיין בתעודת בדיקת החומר (MTC) הנלווית למשלוח לערכים שנמדדו בפועל.
סביבת הפעלה
תנאי טמפרטורה: מתאים לטווח טמפרטורות עבודה של -60 מעלות עד +450 מעלות; בטווח זה, מקדם ההתפשטות הליניארי נשאר יציב ותואם לזה של זכוכית קשה. נקודת קירי היא בערך 430 מעלות; בעוד שתכונות פרומגנטיות אובדות מעל טמפרטורה זו, מקדם ההתפשטות נשאר יציב יחסית.
אטמוספירה ותנאים בינוניים: מתאים לאיטום והפעלה במימן, אטמוספרות אינרטיות וסביבות ואקום. סרט התחמוצת הצפוף (למשל Fe₂O₃, NiO) שנוצר על פני הסגסוגת מגיב עם SiO₂ ו-B₂O₃ בזכוכית כדי ליצור קשרים כימיים, מה שמבטיח אטימה הרמטית. הסגסוגת אינה מגיבה עם כספית, מה שהופך אותה למתאימה למכשירים הכוללים הפרשות מבוססות כספית-.
תנאי מתח: מתאים לממשקי איטום זכוכית-ל-מתכת או קרמיקה-ל-מתכת הכפופים למתחי התאמה תרמית; ההתאמה של מקדמי ההתפשטות ממזערת את הלחץ של הממשק.
היקף פונקציונלי: 4J29 הוא סגסוגת איטום התפשטות- מבוקרת שנועדה להתאים למקדם ההתפשטות התרמית של חומרי איטום; הוא אינו מיועד ליישומים הדורשים חוזק-בטמפרטורה גבוהה או עמידות בפני קורוזיה. הסגסוגת חווה הפחתת חוזק משמעותית במהלך-שירות ארוך טווח מעל 450 מעלות וחסרה יכולת נשיאת-טמפרטורות גבוהות-. העמידות שלו בפני קורוזיה במדיה קורוזיבית מוגבלת, מה שהופך אותו לא מתאים לסביבות קורוזיביות כימיות. אין לבחור בו לשימוש כחומר מבני-בטמפרטורה גבוהה או כחומר עמיד בפני קורוזיה{{12}.
תנאי הפעלה שיש להימנע: יש להימנע מחימום באטמוספרות המכילות גופרית-, מכיוון שגופרית גורמת לקוצר חם. יש להסיר היטב את שכבת התחמוצת באמצעות כבישה או התזת חול לפני האיטום; אי ביצוע זה יגרום לנקבוביות או לסדקים. יש להימנע מריתוך אוקסי-אצטילן, מכיוון שהוא גורם לחמצון חמור באזור הטמפרטורה הגבוהה-.
אתגרי ייצור
אתגר הייצור העיקרי של 4J29 טמון לא רק בהשגת תכולת ה-Ni וה-Co שצוינו, אלא בשמירה על עקביות יציבה על פני הרכב, עיבוד, טיפול בחום ומאפייני התפשטות תרמית סופית.
שינויים ביחס Ni-ל-Co משפיעים על עקומת ההתפשטות התרמית של החומר; לכן נדרשת בקרת הרכב קפדנית בשלב ההיתוך. עבור מוטות מדויקים, יש לשלוט בשינויי מימד, התקשות עבודה ואחידות מיקרו-מבנית במהלך עיבוד חם וקר.
קובר מפגין גמישות ויכולת עיבוד טובה, המאפשרים פעולות כמו ציור, הטבעה ועיבוד שבבי; עם זאת, דפורמציה קרה משמעותית מובילה להתקשות העבודה, ולכן חישול ביניים עשוי להיות נחוץ במהלך עיבוד קר מתמשך.
עבור מוצרים המיועדים בסופו של דבר לאיטום זכוכית-ל-מתכת או קרמיקה-מתכת-, מאפייני ההתפשטות התרמית לאחר טיפול בחום הם אינדיקטור קריטי לאיכות. גם אם ההרכב הכימי עומד במפרטים, טיפול בחום לא תקין או בקרה מיקרו-מבנית עלולים לגרום לסטיות בין ביצועי האיטום בפועל לבין ערכי התכנון.
